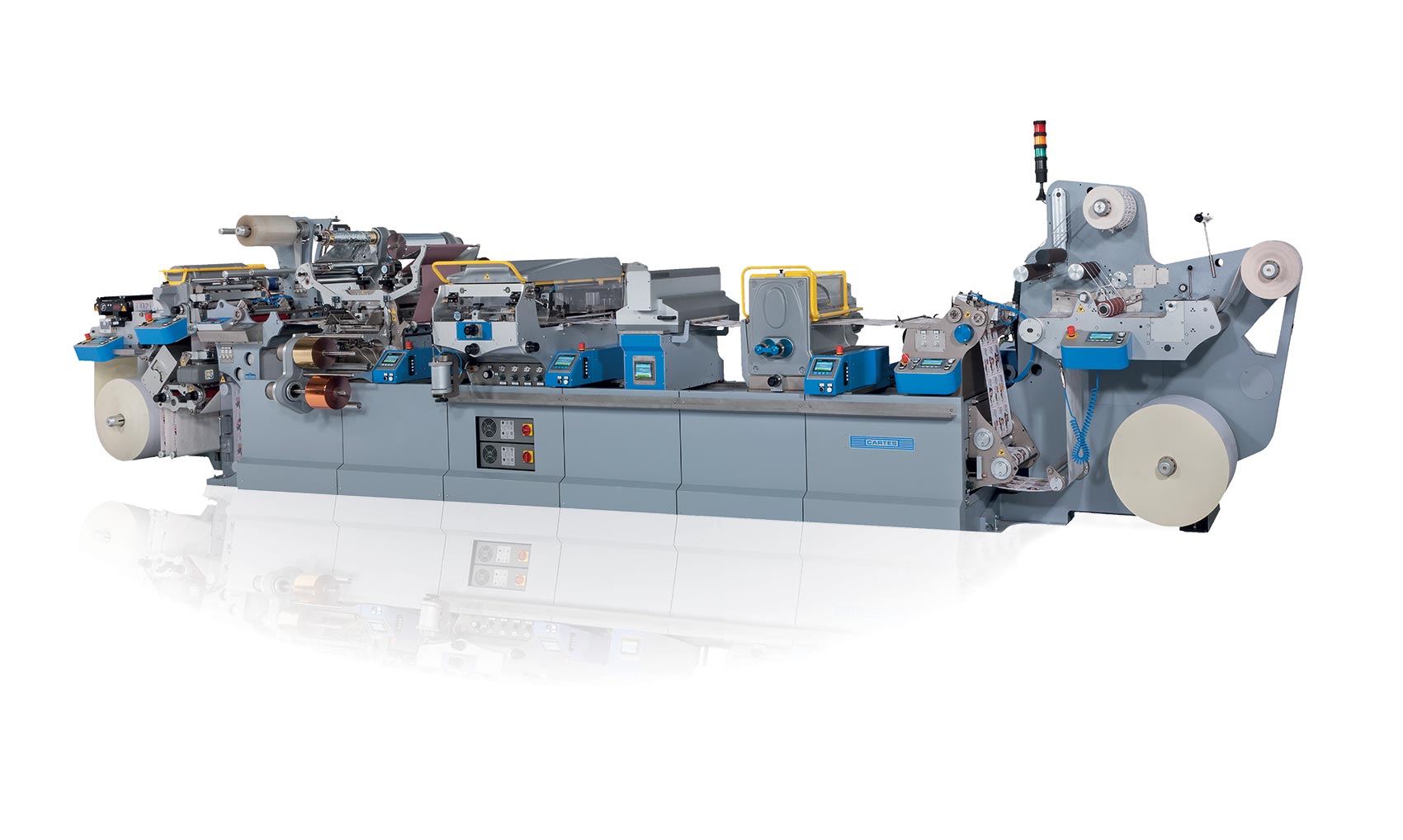

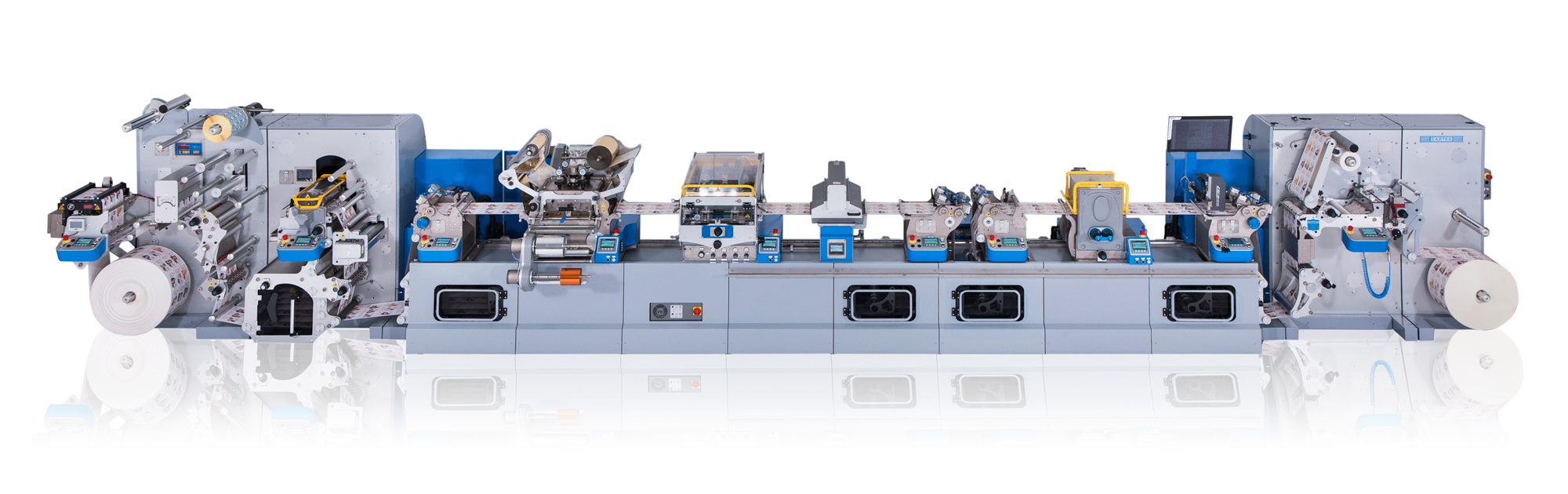

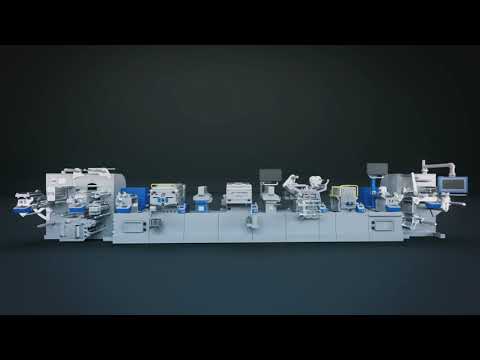

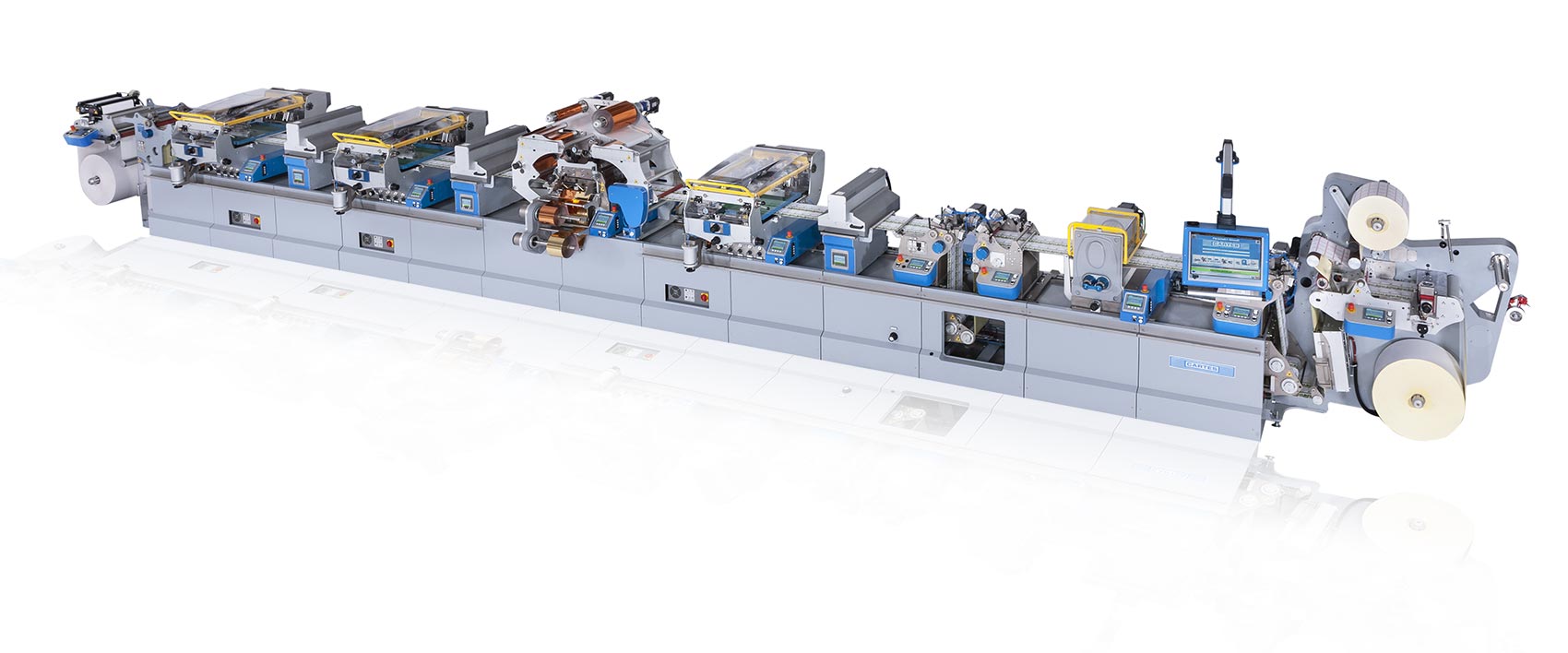

Machines pour l’impression et la finition d’étiquettes en laize 360 mm

Les machines de la SÉRIE GT, grâce aux technologies qui leur sont appliquées, sont considérées comme l’une des meilleures options sur le marché, non seulement pour la finition, mais aussi pour la production d’étiquettes complètes, de grande valeur et dans une économie maximale.

Elles peuvent combiner des unités de:

  • Impression sérigraphique
  • Ennoblissement numerique (Jet D-Screen)
  • Marquage à chaud
  • Gaufrage
  • Vernissage flexo
  • Découpe à plat
  • Découpe semi-rotative (BREVET CARTES)
  • Découpe laser (BREVET CARTES)

CARTES a développé une technologie innovante et unique permettant d’obtenir les meilleurs résultats en termes de précision et de productivité, aussi bien pour les grands et les petits tirages.
En plus de la solidité, de la qualité des matériaux utilisés et de la grande précision peu importe la vitesse, la Série GT offre au marché des étiquettes de nouvelles fonctionnalités uniques telles que:

  • Vitesse et précision
  • Economie d’énergie
  • Concept de modularité extrême

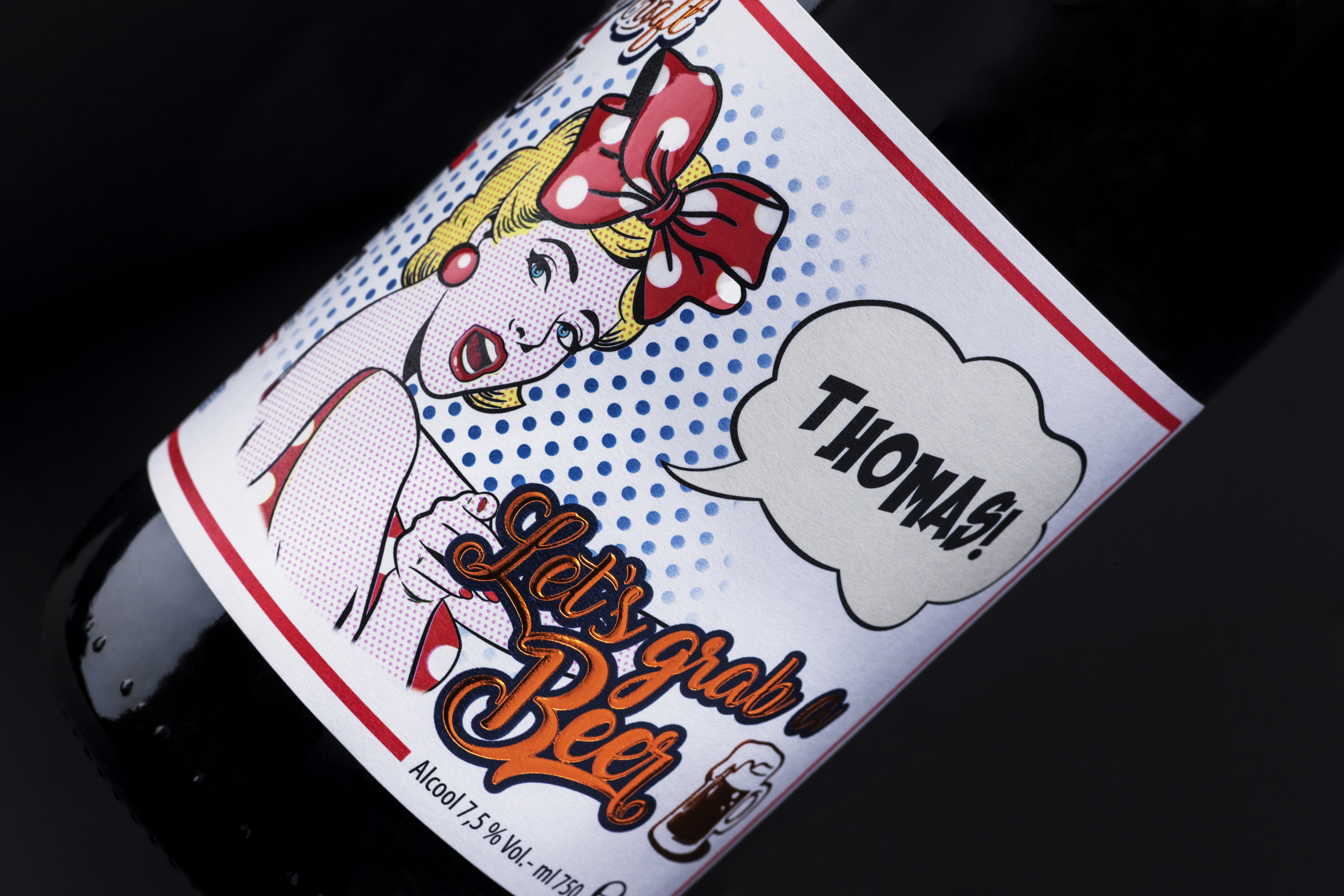

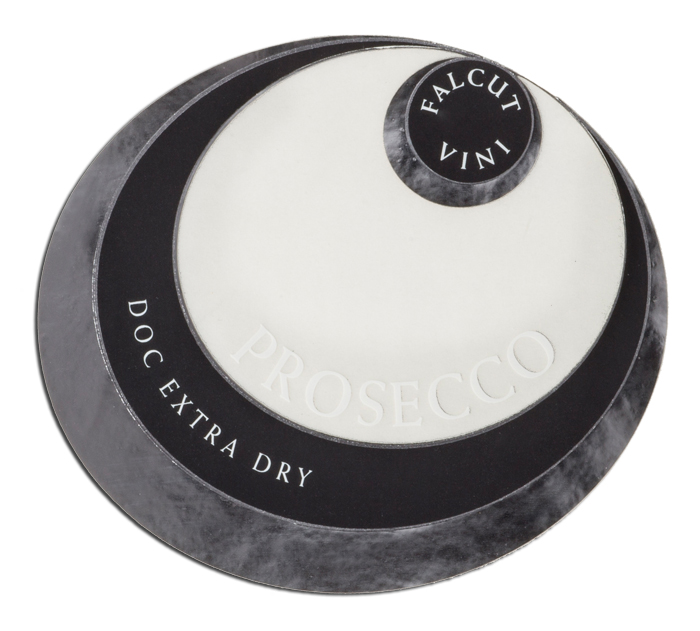

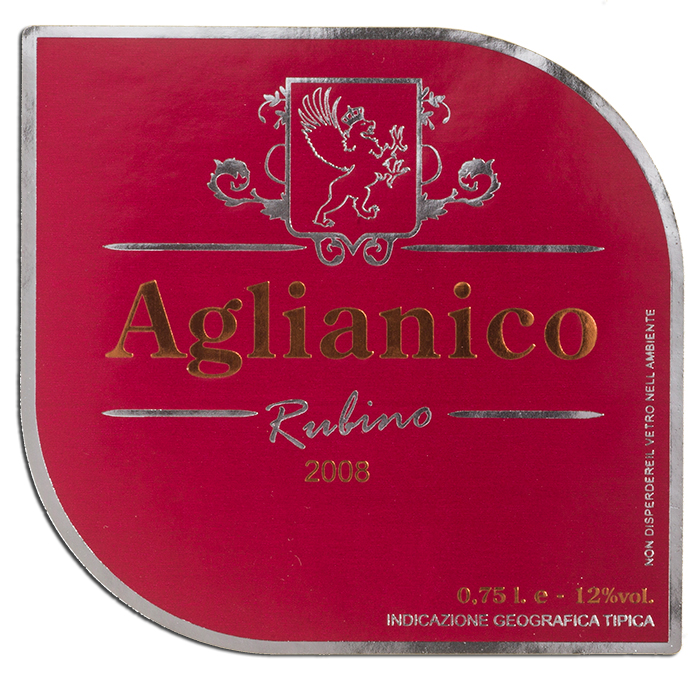

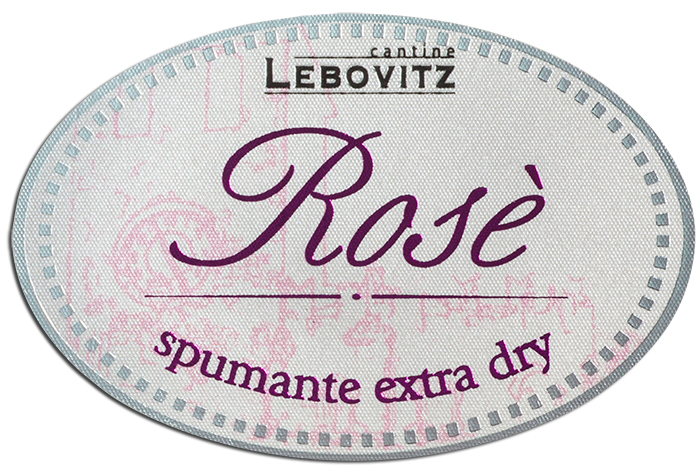

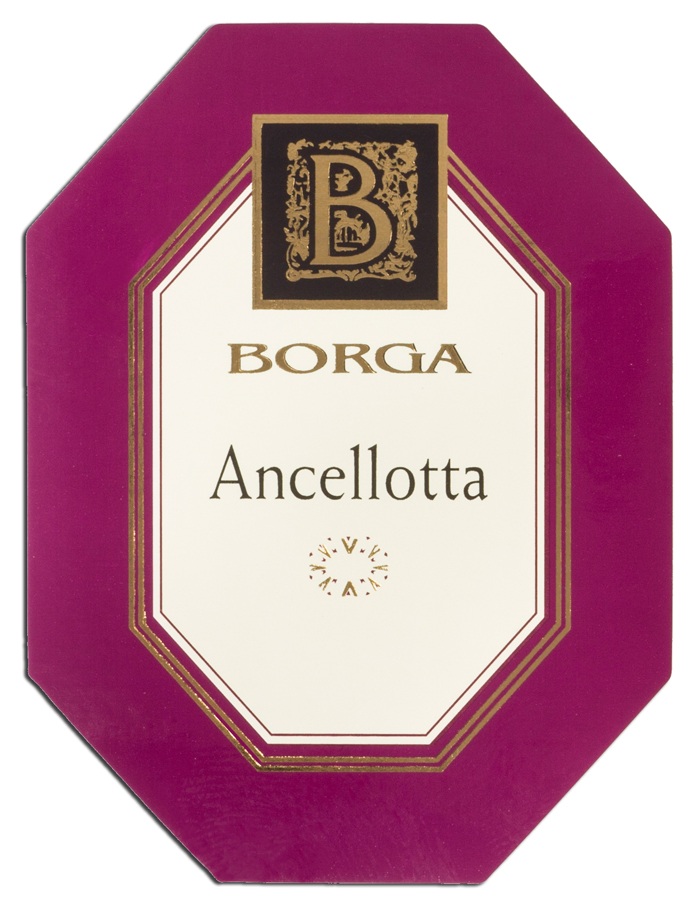

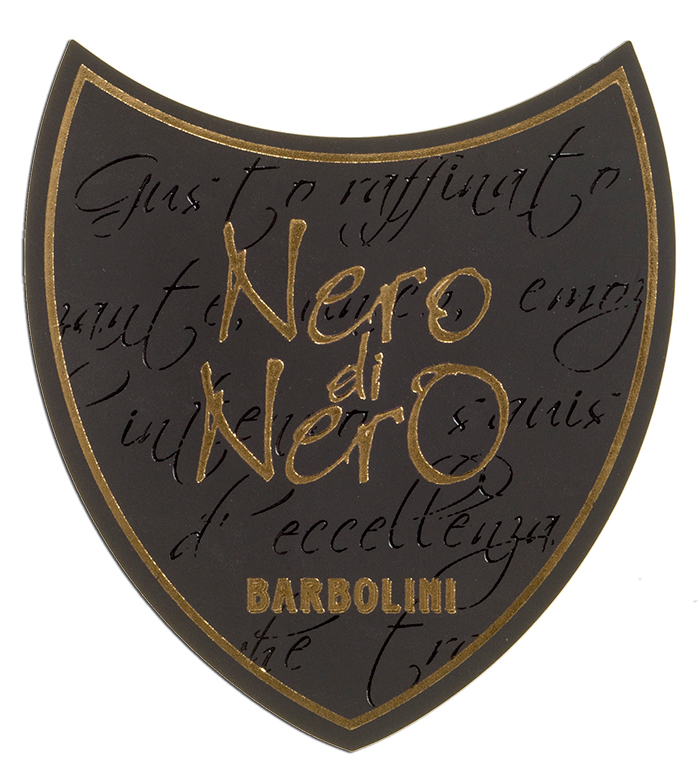

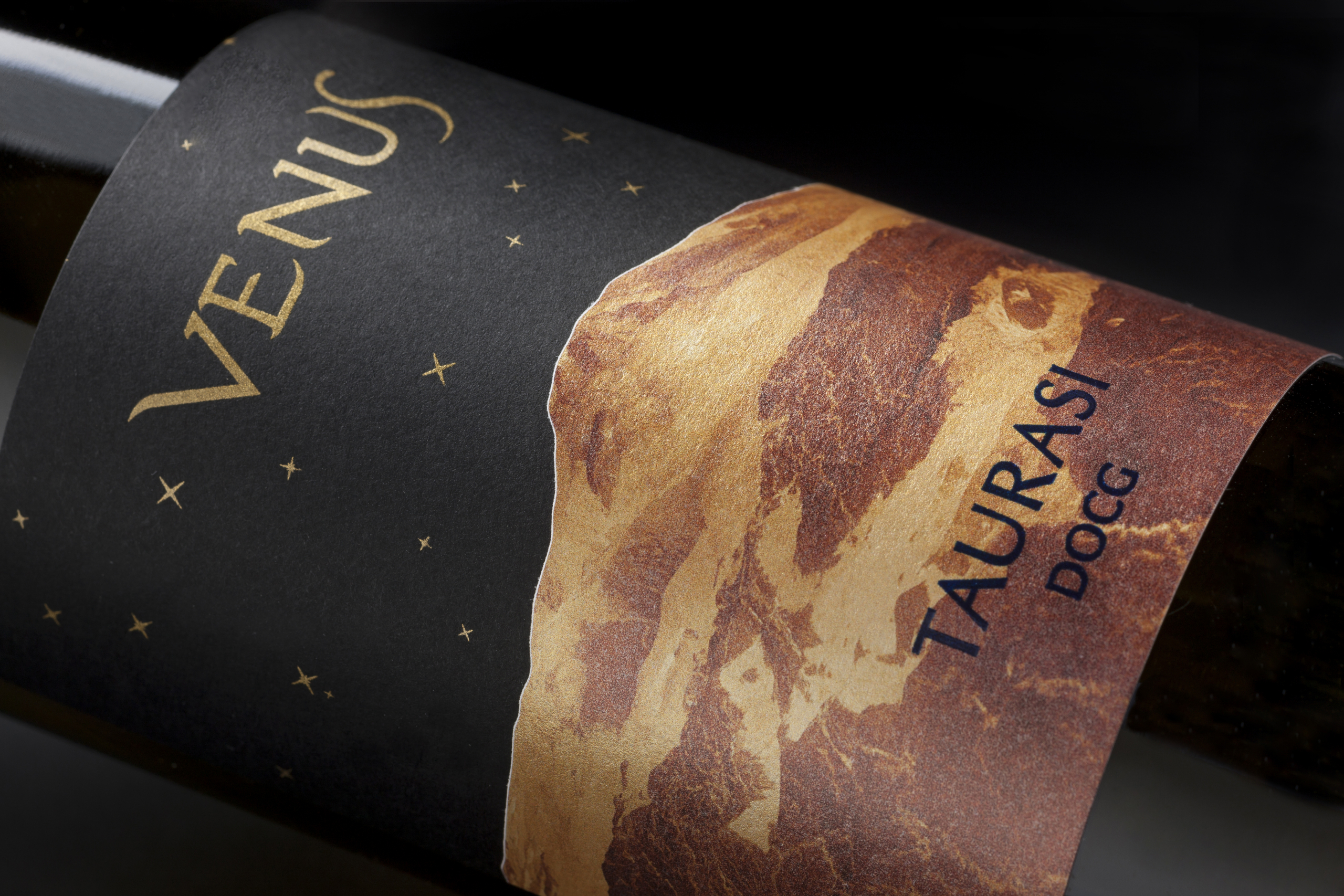

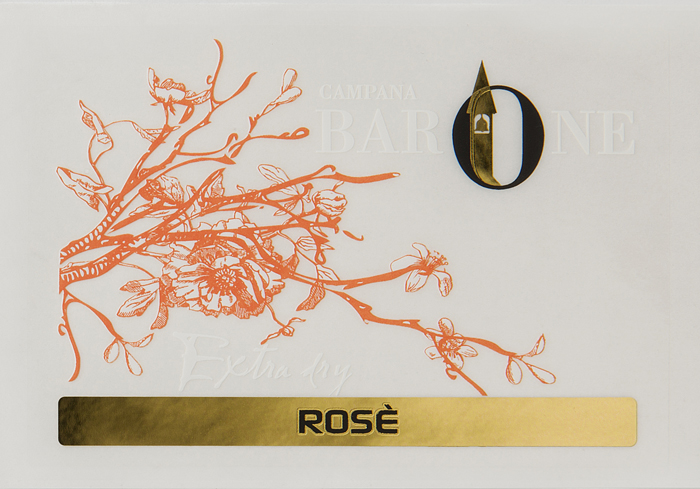

Applications possibles :

  • Sérigraphie plusieurs couleurs à haute vitesse et précision avec possibilité de gaufrage plus épais
  • Braille et vernis 3D métallique sérigraphique
  • Ennoblissement numérique multi-niveaux pour créer des effets de forte épaisseur, or 2D, or coulé ou or 3D et vernis à effet Braille
  • Impression à chaud et gaufrage à sec avec forte pression
  • Dépose d’hologrammes
  • Depastillage
  • Application d’étiquettes en registre (Etiquettes sur Etiquettes) pour créer un effet multi-niveaux avec différentes matières
  • Vernissage protecteur flexographique
  • Impression flexographique
  • Lamination avec film autoadhésif avec support
  • Lamination avec film colle UV
  • Découpe semi rotative de conception exclusive CARTES
Données Techniques
GénéralitésPassage matériel maxi
Passage matériel mini
Diamètre débobineur et rembobineur maxi
Diamètre échenillage maxi
Système d'échenillage avec contact, pneumatique
Système d'échenillage avec contact, motorisé		360 mm
100 mm
600 mm ou 800 mm en option
650 mm
compris
en option
Coupe longitudinaleA lames oscillantes
A lames et contre-lames		min 15 mm
min 15 mm - en option
Unité d'impression
et dépose de vernis Flexo		Longueur du pas en mode semi-rotatif
Vitesse en mode rotatif		jusqu’à 350 mm
jusqu’à 120 m/min
Système de
séchage UV
Puissance steplessde 40 à 160 W/cm
Unité de découpe
semi-rotative
avec AGS® 		Gamme de hauteur du fil de découpe avec Air Gap System
Echelle de distorsion avec le système Image Distortion System
Longueur de découpe maxi (22.3"/25.5"/30")
Longueur de découpe maxi avec IDS® (22.3"/25.5"/30")
Vitesse avec 22.3" (Z 179)
Vitesse avec 25.5" (Z 204)
Vitesse avec 30" (Z 240)		jusqu’à 2 mm
+/- 20% sur la longueur réelle
(508/560/610) mm
(610/680/900) mm
jusqu’à 65 m/min
jusqu’à 75 m/min - en option
jusqu’à 90 m/min - en option
Unité numérique
Jet D-Screen 		Système d’impression numérique
Résolution d’impression native
Résolution d’impression
Surface d’impression maximum
Réglage surface d’impression
Hauteur d’impression
Format d’image
Goutte à la demande
360 dpi
jusqu’à 1440 dpi
320 mm
de 20 à 350 mm
jusqu’à 800 micron
PDF ou JPG, BMP, TIFF
Unité numérique
Jet D-Screen 		Conteneur
Système de gestion
Système de recharge du vernis
Système automatique de lavage
Type de vernis 		5 L
recirculation
automatique
inclus
UV-Clear
Unité
sérigraphique 		Surface d'impression maxi
Réglage surface d'impression
Système d'encrage automatique
Nombre maxi de cycles/heure		(350 x 320) mm
de 20 à 350 mm
en option
7800
Système de séchage
UV stepless
Standard, surface de séchage 350 x 220 mm
Élargie, surface de séchage 350 x 320 mm
Format maxi de séchage UV		de 52 à 200 W/cm
de 29 à 250 W/cm - en option
220 mm o 320 mm en option
Unité d'impression
à chaud et gaufrage 		Surface d'impression standard
Surface d'impression élargie
Puissance maxi d'impression à chaud / gaufrage
Nombre maxi de cycles/heure		(350 x 310) mm
(350 x 356) mm en option
38 Tonnes
18000
Unité de découpe
à plat et gaufrage 		Surface de découpe standard
Surface de découpe élargie
Puisance maxi de découpe/gaufrage
Nombre maxi de cycles/heure		(350 x 310) mm
(350 x 356) mm en option
38 Tonnes
18000
Unité de découpe laser Surface de découpe
Source laser à durée illimitée
Puissance Laser simple
Puissance Laser double
Vitesse du faisceau de découpe
Dimension du point de coupe
Vitesse de production		jusqu’à 350 mm
Semi-scellée ® CO2 rechargeable
350 W
350 W + 350 W
jusqu’à 700 m/min
170 µm
jusqu’à 180 m/min
Autres Autres options disponibles prochainement
