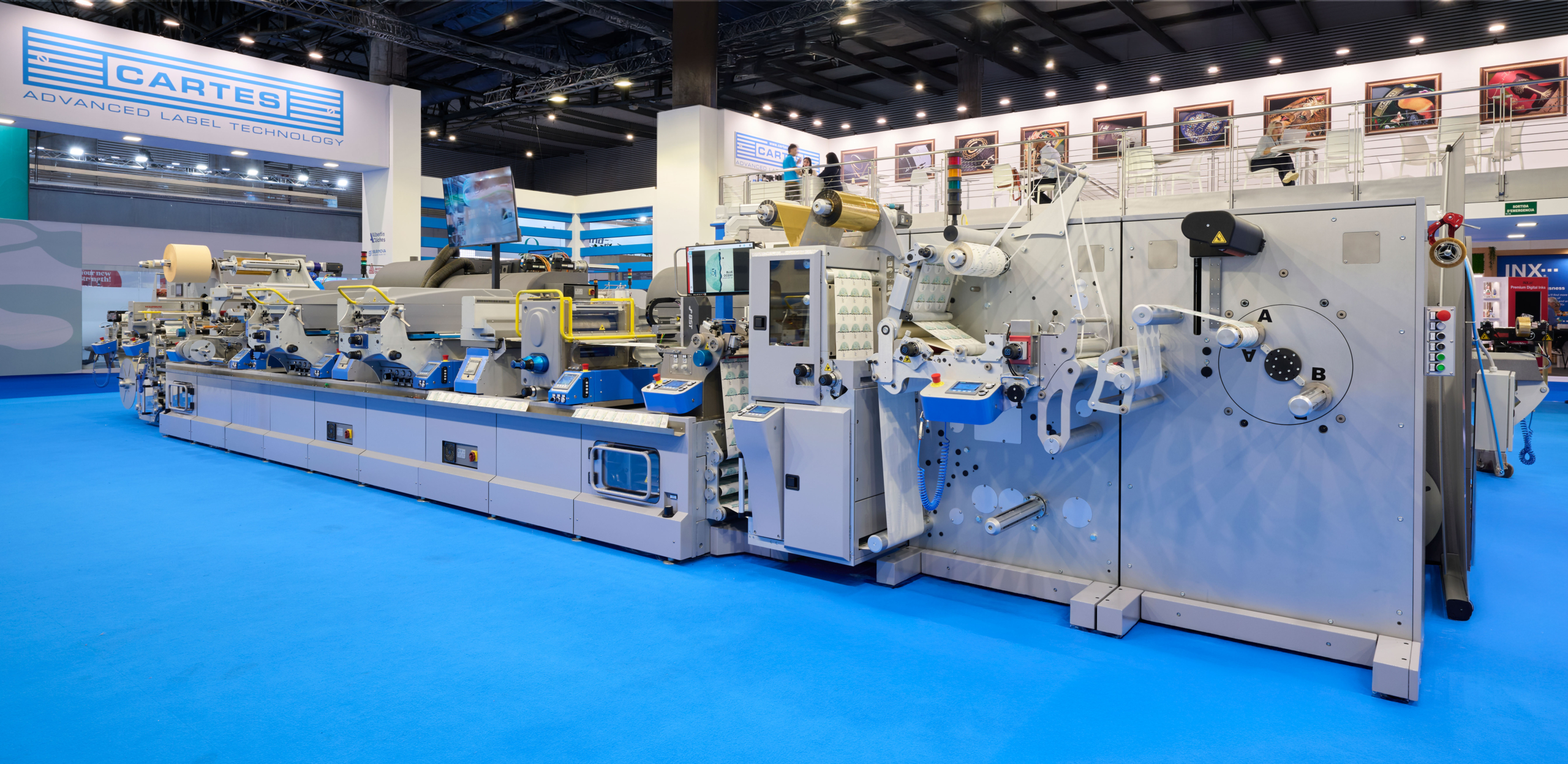

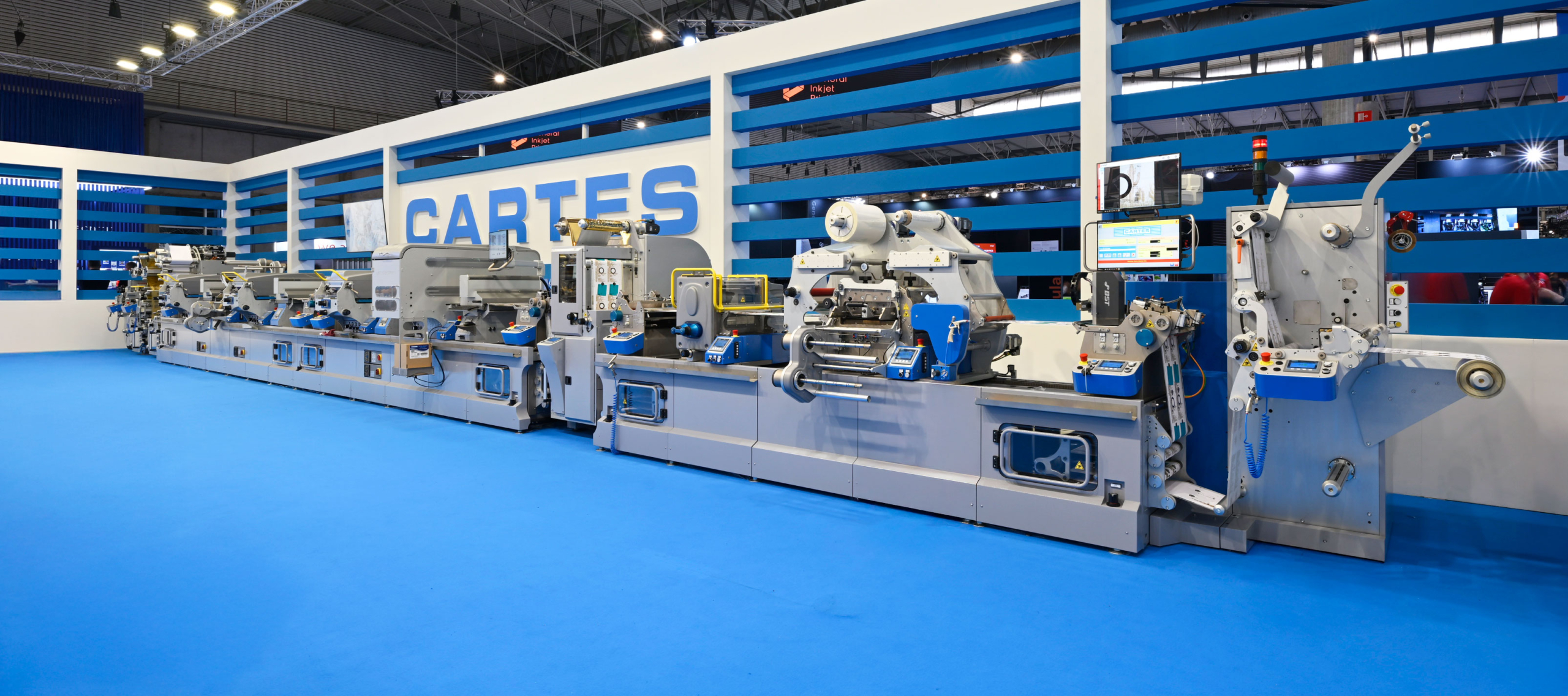

Impresión, converting y soluciones de acabado con alto valor agregado, ancho de banda 360 mm
Las máquinas de la SERIE GT, basadas en la tecnología con la que han sido concebidas, se consideran como una de las mejores opciónes en el mercado, tanto para el acabado de etiquetas preimpresas como para la producción de etiquetas con alto valor agregado.
La serie GT es configurable con la unidad:
- Impresión por calor
- Impresión serigráfica
- Impresión serigráfica digital con (Jet D-Screen)
- Relieve
- Impresión y Barnizado flexográfico
- Troquelado plano
- Troquelado semi-rotativo (patentado por Cartes)
- Troquelado y converting laser.
CARTES, conjugando tecnología e innovación, desarrolló una serie de dispositivos con los que se obtienen los mejores resultados en términos de productividad y precisión, logrando así minimizar el desperdicio y dandole ventajas al operador, para que ahorre tiempo en el montaje y ajuste de cada utillaje.
Además de la solidez que caracteriza nuestros equipos, garantizada por los materiales y accesorios de primera línea que son instalados, la SERIE GT ofrece las siguientes ventajas:
- Precisión a cualquier velocidad
- Ahorro energético
- Concepto totalmente modular
La serie GT360 es ideal para las siguientes aplicaciones:
- Impresión serigráfica plana a fondo lleno o reserva
- Relieve serigráfico de alto relieve o efecto braille
- Impresión serigráfica digital para relieves, oro líquido 3D y efectos especiales
- Impresión por calor y/o relieve, también simultaneos
- Aplicaciòn de hologramas a registro
- Sistema automático para extracción de ventana pre-troquelada (DEPASTILLAGE)
- Impresión y barniz flexográfico a fondo lleno o reserva
- Aplicador de material bi-adhesivo
- Aplicación de etiquetas a registro para efecto multi nivel
- Laminación autoadhesiva con o sin soporte, así como con curado UV
- Troquelado semi-rotativo
- Converting laser (patentado por Cartes)
| DATOS TECNICOS | |||
|---|---|---|---|
| General | Ancho máximo material Ancho mínimo material Diámetro máximo desbobinador y rebobinador Diámetro máximo desmallado Sistema de desmallado a contacto, neumático Sistema de desmallado motorizado | 360 mm 100 mm 600 mm o 800 mm - opcional 650 mm incluido opcional | |
| Corte Longitudinal | Cuchilla Gillette oscilante Cuchilla circular y contracuchilla + cuchilla Gillette oscilante | min 15 mm min 15 mm - opcional | |
| Unidad de flexo para impresión y barnizado | Sistema de impresión semi-rotativo Máxima velocidad en rotativo | hasta 350 mm hasta 120 m/min | |
| Sistema de secado UV | Potencia regulable | de 40 a 160 W/cm | |
| Unidad de troquelado semi-rotativa con AGS® & IDS® | Posibilidad de diferentes espesores de troquel con Air Gap System Rango de distorsión con Image Distortion System Repetición máxima de corte (22.3"/25.5"/30") Repetición máxima de corte con IDS® (22.3"/25.5"/30") Velocidad con 22.3" (Z 179) Velocidad con 25.5" (Z 204) Velocidad con 30" (Z 240) | hasta 2 mm +/- 20% en la longitud real (508/560/610) mm (610/680/900) mm hasta 65 m/min hasta 75 m/min - opcional hasta 90 m/min - opcional | |
| Unidad Digital Jet D-Screen | Sistema de impresión digital Resolución de impresión punto Resolución de impresión Área de impresión máxima Ajuste del área de impresión Altura de relieve Formato de imagen | Drop on Demand 360 dpi 1440 pp 320 mm de 20 a 350 mm hasta 800 micron PDF o JPG, BMP, TIFF | |
| Sistema de tinta | Contenedor Sistema de gestión Sistema de carga de barniz Sistema de lavado automático Barniz tipo | 5 L recirculación automático incluido UV-Clear | |
| Unidad de serigrafía | Area máxima de impresión Area de impresión ajustable Sistema automático de tinta Número máximo de ciclos/hora | (350 x 320) mm de 20 a 350 mm opcional 7800 | |
| Sistema de curado UV regulable | Standard, área 350 x 220 mm Ampliada, área 350 x 320 mm Máximo avance del curado UV | de 52 a 200 W/cm de 29 a 250 W/cm - opcional 220 mm o 320 mm - opcional | |
| Impresión por calor y relieve | Area de impresión estampación standard Area de impresión estampación ampliada Toneladas de estampación y relieve Número máximo de golpes/hora | (350 x 310) mm (350 x 356) mm - opcional 38 Ton 18000 | |
| Unidad de troquelado plano y relieve | Area de troquelado standard Area de troquelado ampliada Toneladas de troquelado o relieve Número máximo de golpes/hora | (350 x 310) mm (350 x 356) mm - opcional 38 Ton 18000 | |
| Unidad de corte Láser | Area de trabajo Fuente láser ilimitada Potencia Láser simple Potencia Láser doble Velocidad línea de corte Dimensiones punto de corte Velocidad de avance | hasta 350 mm Semi-sellado ® CO2 350 W 350 W + 350 W hasta 700 m/min 170 µm hasta 180 m/min | |
| Otros | Diferentes opciones disponibles en el futuro |
